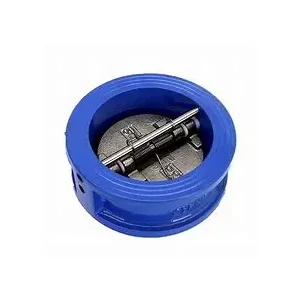

Шойын көбелекті тексеру клапанын

Автоматты клапан ретінде танангу Шенгши Хуагонг шығарған шойын көбелектерін тексеру клапаны әр түрлі құбыр жүйелерінде маңызды рөл атқарады. Ол негізінен Орташаның ағынына клапан дискісін автоматты түрде ашу және жабуды жүзеге асыру үшін, яғни орталықтың кері ағып кетуіне және құбыр жүйесінің тұрақты және қауіпсіз жұмысын қамтамасыз етуге сенеді.

Сұрау жіберу

Өнім Сипаттамасы

Біздің шойын көбелектерінің вафли-типтік қосылымы клапанды орнатуды жеңілдетеді. Оны екі фланецтің арасына мықтап қысып, көп орнату кеңістігін үнемдейді және ғарышқа шектеулі құбырлардың орналасу сценарийлеріне өте қолайлы.

Құрылым және жұмыс принципі

(I) құрылымдық дизайн

Шойын үтік вафли-тексеру клапаны негізінен клапанның денесі, клапан, клапан, клапан сабағы, көктемгі (кейбір модельдермен жабдықталған) сияқты негізгі бөліктерден тұрады. Клапанның денесі шойынға құйылады, бүкіл клапанға қатты қолдау және тұрақты құрылымдық негіз ұсынады. Клапанның дискісі - чек функциясына қол жеткізудің негізгі компоненті. Оның пішіні мен құрылымдық дизайны әр түрлі жұмыс жағдайына байланысты өзгереді. Жалпы формаларға бір диск және қос диск кіреді. Клапанның бағанасы клапан дискісін қосу және клапанның дискіні ашылу және жабу кезінде біркелкі және біркелкі қозғалу үшін оның қозғалыс траекториясын бағыттау үшін қолданылады. Кейбір тексеру клапандары бұлақтармен жабдықталған. Көктемнің функциясы - клапан дискісіне жабылуға, жабылуды жақсартуға, жабылуды жақсартуға және белгілі бір дәрежеде су балғасының пайда болуын азайтуға көмектесу.

(Ii) жұмыс механизмі

Орташа деңгейде ортада ағатын қысым, ортада пайда болған қысым клапанның дискісін өз гравитациясын және ықтимал, клапанның дискісіне итермеледі, сондықтан клапанның дискісі клапанның діңін немесе PING білікке айналады. Қазіргі уақытта орта клапандардан бірқалып кетуі мүмкін, және бүкіл құбыр жүйесі қалыпты ағын күйінде. Орташада оралуға бейім болғаннан кейін, кептелдің артқы жағында пайда болатын кері қысым клапан дискісінің өзіне қарама-қарсы бағытта тығыз орналасады, сондықтан ортаның рефлексиялық арнасын кесіп, ортаңыздың кері ағынын болдырмайды және құбыр жүйесінің орташа ағынын әрқашан ұстауға мүмкіндік береді.

Техникалық параметрлер

Жоба	Параметр диапазоны
Номиналды диаметр	DN25 - DN600 (Үлкен немесе кіші диаметрлерді тұтынушының ерекше қажеттіліктеріне сәйкес баптауға болады)
Номиналды қысым	PN1.0MPA - PN1.6MPA (кейбір арнайы модельдер жоғары қысымға төтеп бере алады)
Қолданылатын температура	-10 ℃ - 80 ₸ (шойын материалына және герметикалық материалдарға байланысты, қолданыстағы температура диапазоны өзгереді)
Қолданылатын орта	Су, кәріз, теңіз суы, қышқыл және сілтілі ерітінді (әр түрлі коррозиялық бұқаралық ақпарат құралдарына бейімделуіне байланысты), тамақ және сусын (тамақ өнімдерін пайдалану кезінде) және т.б.
Клапанның дене материалы	Сұр шойын, субиле шыны
Клапанның дискісі	Шойын (кәдімгі немесе коррозияға қарсы өңделген), тот баспайтын болат (арнайы жұмыс жағдайлары үшін)
Клапанның өлшемі	Тот баспайтын болат
Көктемгі материал (бар болса)	Тот баспайтын болат
Герметизация түрі	Резеңке тығыздағыш (жалпы медиа үшін қолайлы, герметикалық өнімділік), металл пломба (жоғары температура, жоғары қысымды, жоғары қысымды немесе арнайы бұқаралық ақпарат құралдарына, жоғары температураға және жоғары қысымға қатты төзімділік)
Қосылу әдісі	Вафли түрі
Стандарт	Жобалау, өндіру және тестілеу тиісті ішкі стандарттарға сәйкес, мысалы, ГБ, HG және ISO стандарттары сияқты кейбір халықаралық стандарттарға сәйкес жүзеге асырылады

Cast Iron Butterfly Check Valve

Hot Tags: Шойын көбелекті тексеру клапанын
