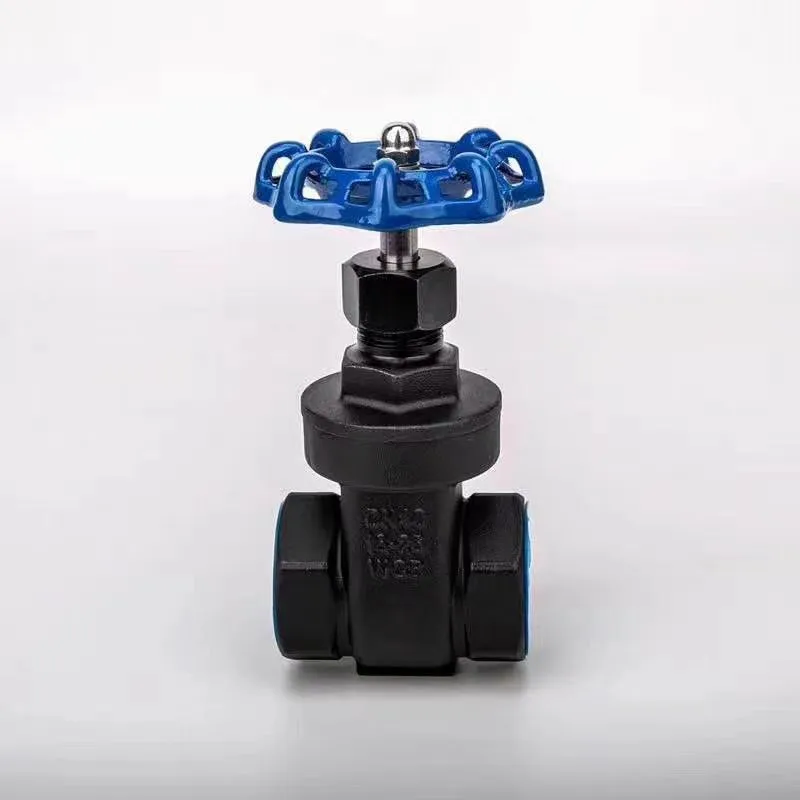

Қақпақтардың клапандарының құрылымдары қандай?

Өнеркәсіптік құбыр жүйелерінде,қақпа клапандарыБұл өте жиі қолданылатын клапан түрі, негізінен, негізінен, құбырдағы ортасын толық ашық немесе толық жабық басқаруға қол жеткізу үшін қолданылады. Басқа клапан түрлерімен салыстырғанда, қақпалар клапандарында кішігірім ағындар, герметикалық жұмыс және ұзақ қызмет көрсету сияқты артықшылықтар бар. Инженерлік дизайнерлер мен сатып алушылар үшін Glate клапандарының негізгі құрылымдық компоненттерін түсіну өнімнің тиімділігін дәлірек таңдауға және бағалауға көмектеседі.

Төменде біз стандартты қақпаның клапанының негізгі компоненттерін құрылымдық тұрғыдан талдайтын боламыз.

1. Клапанның денесі

Клапанның денесі - бұл орташа қысымға төтеп беріп, жоғары және төменгі ағын құбырларын байланыстыру үшін қолданылатын қақпаның клапанының негізгі құрылымы. Әр түрлі жұмыс жағдайына сәйкес, клапанның ортақ материалдарына шойын, шойын, болат, тот баспайтын болат, тот баспайтын болат және т.б. кіреді. Оның дизайнерлік құрылымы қысымның берілу қабілетін және клапанның коррозияға төзімділігін анықтайды.

2. Клапанның қақпағы

Клапан қақпағы, негізінен, ішкі құрылымды тығыздау және қорғау үшін клапан қақпағының үстінде орнатылған. Тексеру мен техникалық қызмет көрсетуді жеңілдету үшін кейбір үлкен қақпаның клапандарының клапанының қақпағы қосылым дизайнын қабылдайды және тығыздағыш тығыздағыштармен немесе тығыздағыштармен жабдықталған.

3. Қақпа

Қақпа коммутаторға қол жеткізу үшін негізгі компонент болып табылады. Ол сұйықтықты жоғары және төмен жылжыту арқылы өшіреді немесе қосады. Гейтстің көптеген формалары бар, мысалы, қақпа, екі қақпа, веджмен, параллель қақпа және т.б. түрлі құрылымдар әртүрлі құрылымдар әртүрлі қысымдар мен жұмыс жағдайларына жарамды. Сынақ қақпалары тығыздау әсерін арттыру үшін көбінесе жоғары қысымды ортада қолданылады.

4. Клапанның сабағы

Клапанның бағанасы қолмен немесе акуаторды қақпамен байланыстырады және ашылу мен жабылу күшін таратудың негізгі компоненті болып табылады. Әр түрлі құрылымдық формаларға сәйкес, клапан бағанасы екі түрге бөлінеді: өсудің өсуі және көтерілмейтін сабақтарының түрі. Өсіп келе жатқан бағаналы клапанның ашылуы және жабылу күйі бақылау және техникалық қызмет көрсетуге ыңғайлы бір қарағанда анық; Көңіл көтерілмейтін сабағының құрылымы кішкене кеңістіктері бар орнату орталарына қолайлы.

5. Стопинг қорабы

Сатып алу қорабы ортаның клапан сабағы бойымен ағып кетуіне жол бермеу үшін қолданылады. Ол әдетте графитпен, PTFE немесе басқа пломбаланған материалдармен толтырылады, ал тығыздағыш безді басып тұрады. Жоғары температурада және жоғары қысымды жағдайда, қаптаманы таңдау жалпы герметикалингтік көрсеткіштерге әсер етеді, бұл сатып алу процесінің маңызды бөлігі болып табылады, бұл сатып алу процесінің маңызды бөлігі болып табылады.

6, қолмен немесе диск жетегі

Тұхық қолмен жүру - қолмен жүргізушіге арналған жалпы жүргізу әдісі және жұмыс істеу оңай. Ірі калибрлі немесе жоғары қысымды қақпақтар үшін, электр, пневматикалық немесе гидравликалық жетектер үшін әдетте қашықтан басқару немесе автоматты басқару функцияларына арналған жабдықталған. Жүргізу режимін таңдау нақты инженерлік талаптарға сәйкес анықталуы керек.

7. Жұпты герметизациялау

Жамбату жұп қақпадан және клапан орнынан тұрады, бұл клапанның герметикалық өнімділігін қамтамасыз етудің негізгі бағыты болып табылады. Жоғары сапалы тығыздау жұптары жиі ашылу және жабылу әрекеттеріне төтеп бере алады және жоғары қысым мен коррозия сияқты қатал ортада тұрақты тығыздауды сақтай алады. Жоғары сапалы өнімдер әдетте цементтелген карбид немесе тозуға төзімді қорытпалардан жасалған.

8. Нұсқаулық құрылым

Ашылу және жабу процесінде қақпаның тұрақты жұмысын қамтамасыз ету үшін, кейбір gжедігидтің ойықтары бар немесе түйреуіштермен жабдықталған. Бұл құрылымдық дизайн қақпаның ақауларына тигізбеуі немесе жабысып кетуіне жол бермейді және сонымен қатар жоғары ағынмен немесе қатты бөлшектері бар жұмыс орталарына жарамды.

Құрылымын түсінуҚақпа клапанДұрыс үлгіні таңдауға ғана емес, сонымен қатар тиімділікті арттырып қана қоймай, кейінірек техникалық қызмет көрсету және күрделі жөндеуден төмендейді. Сатып алушыларға сатып алулар үшін сатып алулар тек бағамен, материалдар, құрылым, пломбалау өнімділігі мен жеткізуші техникалық мүмкіндіктері жан-жақты қарастыруға болмайды.
