Көбелектің клапанының негізгі құрылымы қандай?

А-ның негізгі құрылымын құрайтын компоненттер қандай?Көбелек клапан?

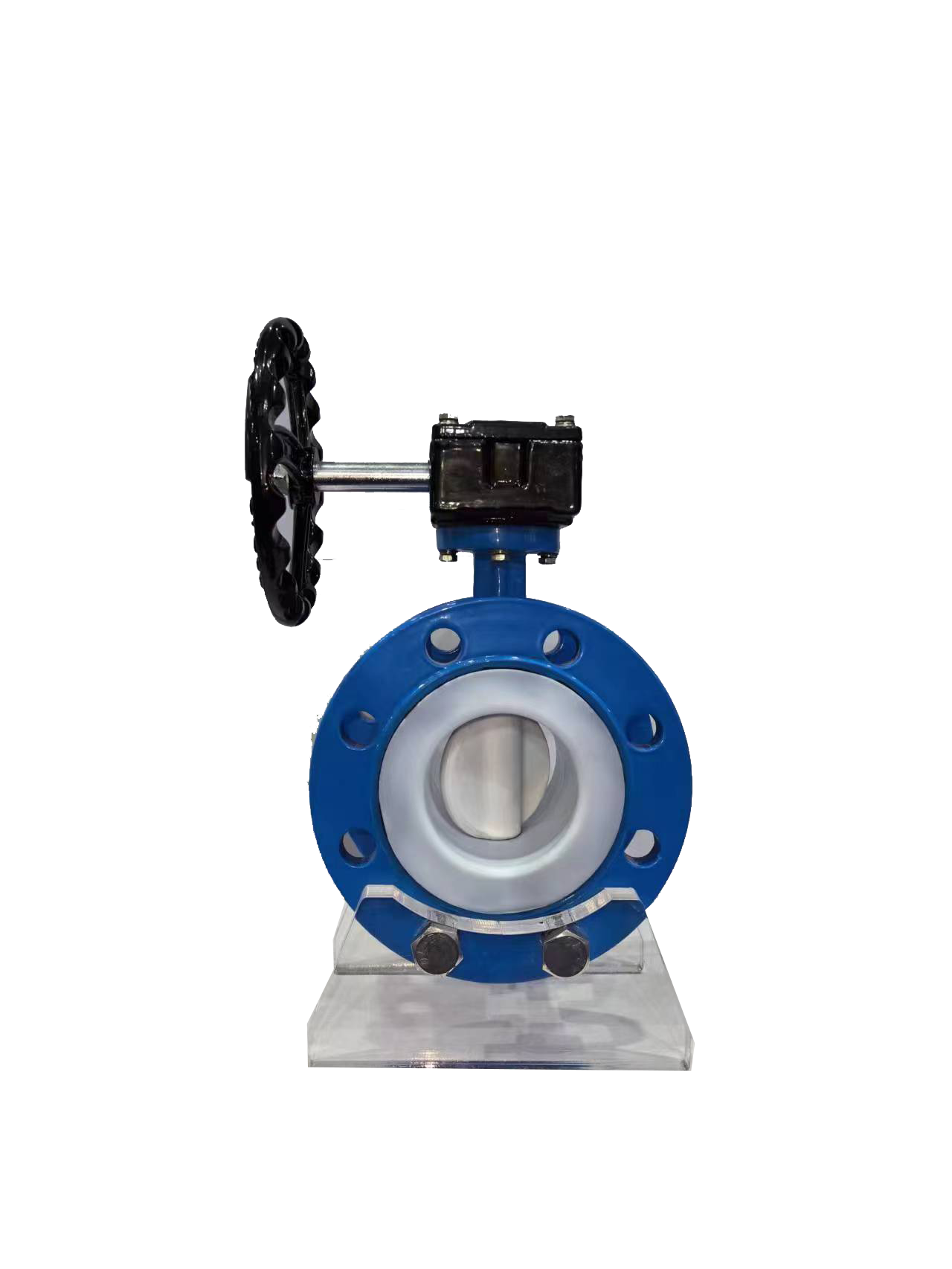

А-ның негізгі құрылымыКөбелек клапанНегізінен клапанның денесі, клапан сабағы, көбелек пластинасы және герметикалық компонент бар. Клапанның денесі әдетте орташа ағынға төзімділікті азайту үшін тегіс ішкі қабырғалары бар цилиндрлік құрылым арқылы; Клапанның бағанасы жетекші құрылғыға және көбелек пластинасына қосылған, момент беруге жауапты және көбелек табақшасын айналдыруға жібереді; Көбелме пластинасы клапан сабағының осін (0 ° ~ 90 °) айналдырып, ағынды реттейтін ашылатын және жабылатын компонент болып табылады, ал оның пішіні ағынды қуаттылыққа тікелей әсер етеді; Герметикалық компонент клапанның орындыққа және тығыздағыш материалдарынан тұрады, бұл ортаның үйлесімділігі мен тығыздауына тікелей әсер етеді.

Негізгі мәліметтер қандайКөбелек клапанПластиналық дизайн?

Көбелектің негізгі компоненті ретінде көбелек табақтарының дизайны ағын сипаттамаларына және тығыздау көрсеткіштеріне тікелей әсер етеді. Стандартты көбелектер тақтайында сұйықтыққа төзімділікті азайтуға болады, бірақ қисық тәрізді радиус құбырдың диаметріне сәйкес келуі керек, әйтпесе бұл оңай табуға болады; Эксцентрлік көбелек табақшалары (мысалы, жалғыз эксцентрлік, қос эксцентрлік, және үш есе эксцентрлік), клапан сабағының ортасын, үш есе эксцентрлік табақтың ортасын есептеу арқылы, үш есе эксцентрлік тақтайшамен, нөлдік ағып, жоғары температура мен қысымға төзімділікке ие болады; Тұрақты емес көбелек пластинасы бөлшектердің бітелуіне жол бермеу үшін бөлшектері бар баспа құралдары үшін бағыттағыш қабырғалармен жасалған.

Көбелектің клапандарының герметикалық құрамдас бөлігі қалай әсер етеді?

Тығыздау компоненті - бұл көбелек клапандарында орташа кесу және ағындарды реттеудің кілті. Клапанның орындық материалын майдың сипаттамаларына сәйкес таңдау керек, мысалы, майлы резеңке (NBR), мысалы, майлы резеңке (NBR), мысалы, майсыз, төмен температурада, бірақ төмен температурада және флюурстарберубтағы (FMM), бірақ қатты коррозияға төзімділігі бар, бірақ қымбат; Металл клапанының орындығы көбелектің пластиналық материалдарының қаттылық айырмашылығына сәйкес келуі керек. Сонымен қатар, герметикалық қысым коэффициенті дәл бақыланатын болуы керек. Егер ол тым жоғары болса, ол клапанның орнының деформациясын тудырады, ал егер ол тым аз болса, ол тығыздау әсеріне тікелей әсер етпейді.
